　　通信設備用什么晶振?NDK旗下這款NT1612AJA就非常合適
　　5G落地了,自動駕駛也在加速布局,社會智能互聯的目標已不再像之前那樣遙不可及了;那么電子設備在更新換代,應用于電子產品的石英晶振是否也是需要提高性能需求呢?答案是肯定的;現在很多廠家都在研發生產5G用,車載用的耐高溫高晶振晶振;那么通信設備上到底需要用什么樣的晶振呢?NDK旗下這款NT1612AJA就非常合適,這是一款溫補晶振.
　　普遍上溫補晶振是一個具備溫度補償電路的石英晶體振蕩器,它的精度相當的高,它可以通過外界溫度的變化來調控其本身的振蕩頻率變化量;這種補償方式又分直接補償和間接補償兩種,可實現振蕩頻率的高度穩定.

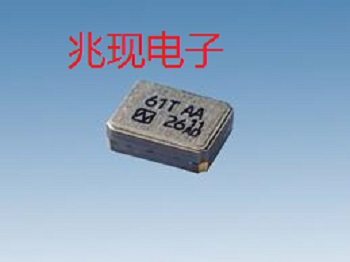

　　然而由NDK發行的NT1612AJA是具備小型化和低相噪的性能,這是普通溫補晶振不具備的性能.NT1612AJA的性能特征如下:
　　①具有超低相位噪聲的特性.(-168dBc/Hz@100kHzoffset,26MHz)
　?、跒閷碗娫措妷旱漠a品.(可對應DC+1.68Vto+3.63V.標準規格:+1.8V)
　?、鄹叨?最高0.55mm、體積:0.0011cm3、重量:0.004g,超小型、量輕.
　　④帶有Enable/Disable(Stand-by)功能.
　?、荼砻尜N片型產品.(可對應回流焊)
　?、逕o鉛產品.滿足無鉛焊接的回流溫度曲線要求.
　　由此可見該款石英貼片晶振不僅具備低相噪的性能,還具備低電源,低功耗,高精度的性能.
　　產品規格如下:

額定頻率范圍 (MHz)		26 to 52
標準頻率 (MHz)		26	52
尺寸大小 (L×W×H : mm)		1.6×1.2×0.55
電源電壓 (V)		+1.8
負載阻抗 (pF)		10kΩ//10pF
消耗電流	Enable時 (mA)	Max. 2.5	Max. 3.0
	Disable時 (µA)	Max. 4.0
輸出電壓		Min 0.8V (p-p) (DC Coupling *1)
頻率溫度特性		Max. ±0.5×10-6
工作溫度范 (℃)		-30 to +85
儲存溫度范圍 (℃)		-40 to +85
電源電壓變動的頻率特性		Max. ±0.1 ×10-6/+1.8V±5%
負載變動的頻率特性		Max. ±0.1 ×10-6/ (10kΩ//10pF)±10%
老化率		Max. ±1.0 ×10-6/year
Enable / Disable功能		Enable : 80% VCC to VCC Disable : 0V to 20% VCC
規格料號		NSC5228A	NSC5228B

　　對于通信產品或設備而言,高度的頻率穩定性是必須的,否則在信號傳輸,解碼以及接受方面將會受到極大影響,比如會出現信號失真嚴重,信號無法解碼,信號接收不清晰,不完整等常見通信問題,同時其作業環境也比較復雜;而由于溫補晶振的抗干擾能力比較好,所以在復雜環境下的性能比較好,所以使用溫補晶振更加保險些.
